Sondermaschinen, Automatisierung, Vorrichtungen

Sie kommen mit ihrer Idee oder Aufgabenstellung zu uns,
wir liefern die Maschine inklusive Inbetriebnahme
und Prozessoptimierung.



Von uns erhalten sie ihre Maschine aus einer Hand:

Beispiele aus unseren Projekten:

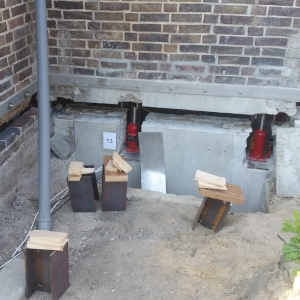

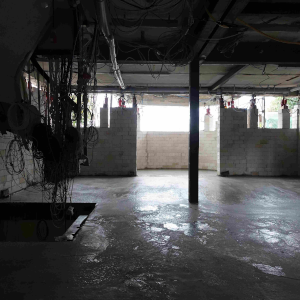

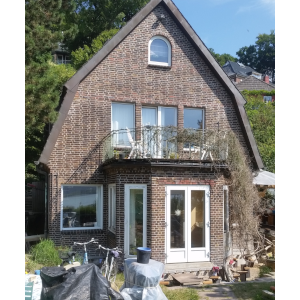

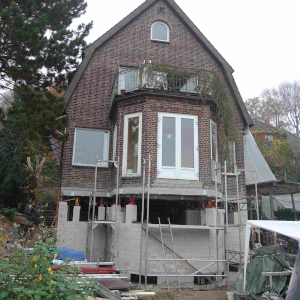

Gebäudeanhebung an der Elbe

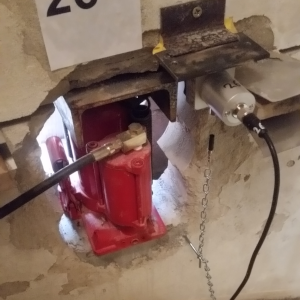

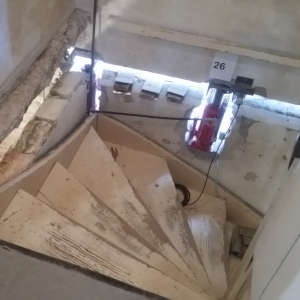

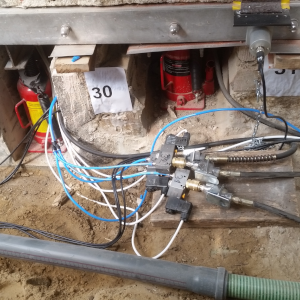

  • 60 hydraulische Hebestellen im Gebäudefundament verbaut

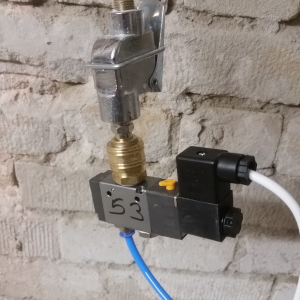

  • Die hydraulischen Hebeeinheiten sind mit einer pneumatischen Pumpe ausgestattet

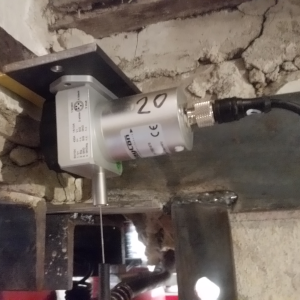

  • Jede Hebestelle ist mit einem Seilzug-Wegaufnehmner ausgestattet

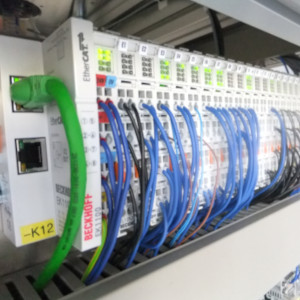

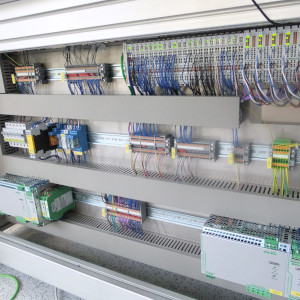

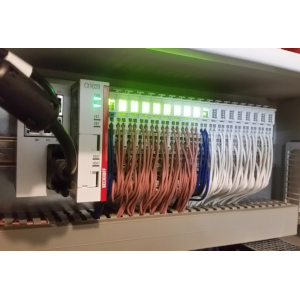

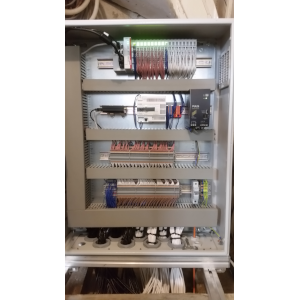

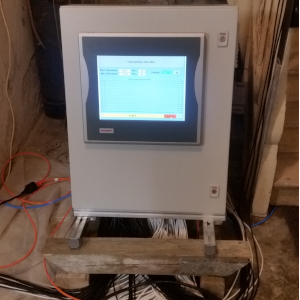

  • Schaltschrank mit Beckhoffsteuerung und Touchpanel

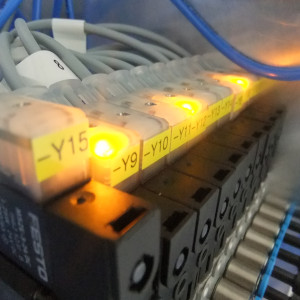

  • Insgesamt ca. 1,5km Kabel abgehend an Wegaufnehmer und Magnetventile
  • Beckhoff SPS regelt das gleichmäßige Anheben der 60 Hebestellen im Bereich von 0,5mm

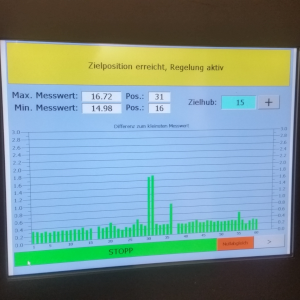

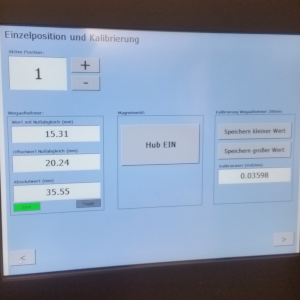

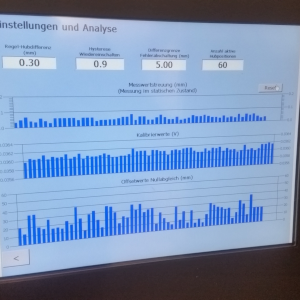

  • Bedienung, Kalibrierung und Diagnose am Touchpanel
  • Installation, Inbetriebnahme und Begleitung des ersten Hebevorgangs vor Ort
  • Begleitung der weiteren Hebevorgänge per Fernwartung, VPN-Verbindung zur Steuerung
  • Das Gebäude wurde in mehreren Durchläufen um ein komplettes Stockwerk angehoben
  • Hintergrund der Anhebung ist das Herausheben aus dem hochwassergefährdeten Bereich

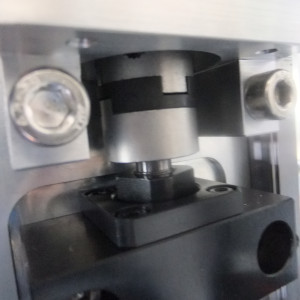

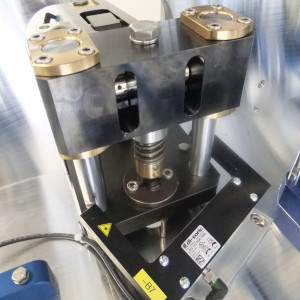

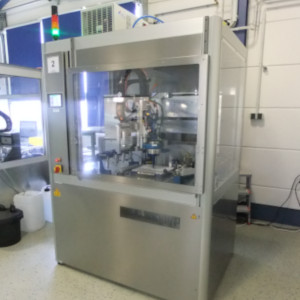

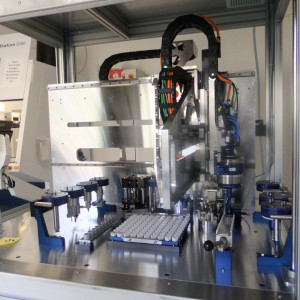

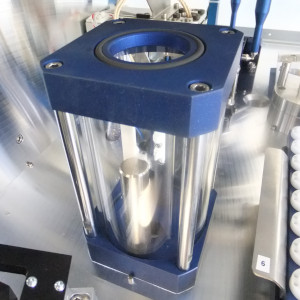

Monageautomat

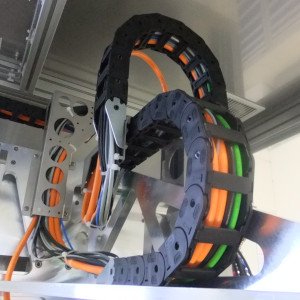

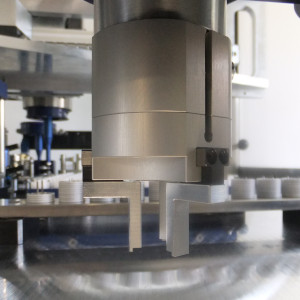

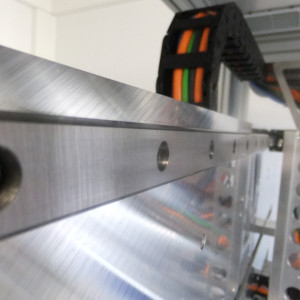

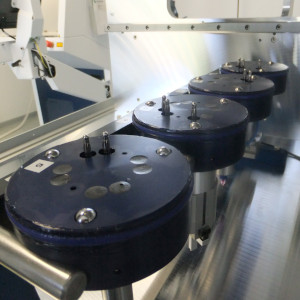

  • 3-Achssystem mit automatisch wechselbaren Montageköpfen
  • Löten, reinigen, montieren, stanzen, überwachen

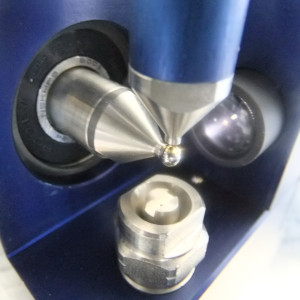

  • 2-achsige Orientierung von teilbeschichteten 3mm-Kugeln per Farbsensor
  • Kameraunterstützte Überwachung des Lötcremauftrags
  • Optimierte Achsbewegungen mit NC-Bahnsteuerung

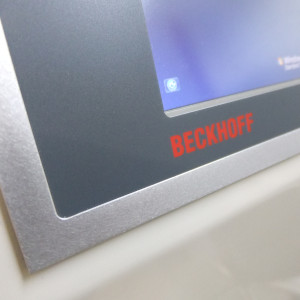

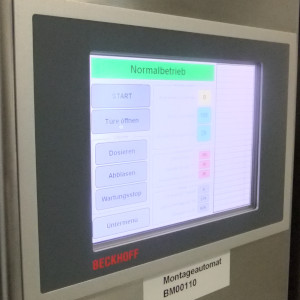

  • BECKHOFF-Steuerungstechnik mit Touchscreen-Bedienerinterface

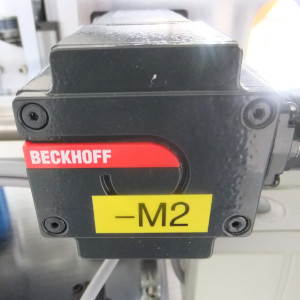

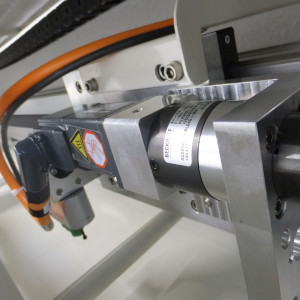

  • BECKHOFF Servomotortechnik: absolute Multiturn-Encoder mit One Cable Technology
  • Kompakte Servoverstärker im Klemmenformat auf der Hutschiene
  • Klimatisierter Innenraum

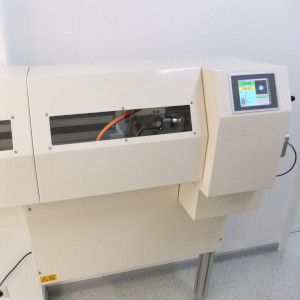

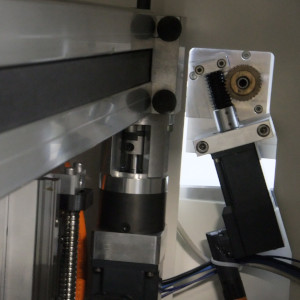

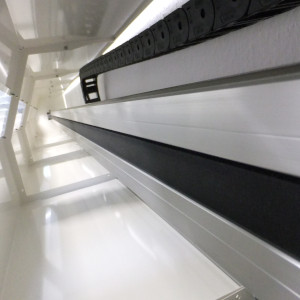

Laser-Einstellautomat

  • Einstellung des Laserstrahls im fertigen Gerät vor der Auslieferung
  • Automatische Ermittlung des Fokuspunktabstands vom Gerät
  • Automatische Justage der Linsenposition für die Einstellung des Fokuspunktabstands
  • Manuelle Einrichtung für die Einstellung des Strahlwinkels in zwei Achsen
  • Automatische Einstellung der Sendeleistung durch Ansteuerung eines digitalen Potentiometers im Gerät
  • BECKHOFF-Steuerungstechnik mit Touchscreen-Bedienerinterface
  • BECKHOFF Servomotortechnik: absolute Multiturn-Encoder mit One Cable Technology
  • Kompakte Servoverstärker im Klemmenformat auf der Hutschiene
  • Grafische Bedienoberfläche mit VB.NET erstellt
  • VB.NET kommuniziert mit BECKHOFF-Steuerung und Laser Beam Profiler

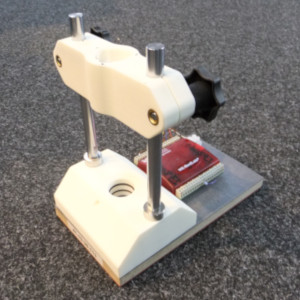

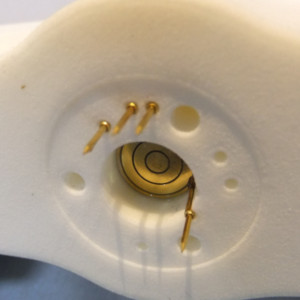

Vorrichtung zur Justage eines Laserstrahls in das Zentrum
einer Quadrantenphotodiode

  • Kontaktierung der Leiterplatte per Nadeladapter

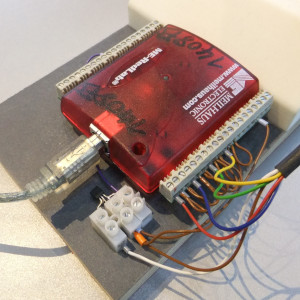

  • Messung der Spannungen aller 4 Quadranten mit analoger Meilhaus-I/O-Box

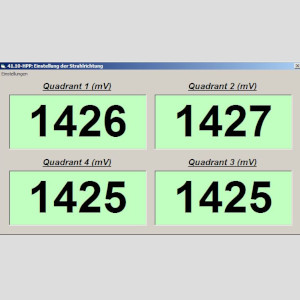

  • VB6-Programm zum Einlesen und Bewerten der Quadrantenspannungen am PC

Weitere Projekte:

  • Koordinatenmessmaschine für die Produktendkontrolle
  • Koordinatenmessmaschine für die Laserstrahlvermessung
  • Druckkammer für Produktdichtheitstest mit Drucküberwachung im Produkt
  • Dichtheitstest per Vakuumerzeugung und Drucküberwachung im Produkt
  • Mechanischer Dauertest für Präzisionsschalter mit messenden Servoachsen
  • Klebevorrichtung für optische Linsen per Vakuum und Rotation
  • Hydraulische Ölspülung für die Produkt-Innenreinigung
